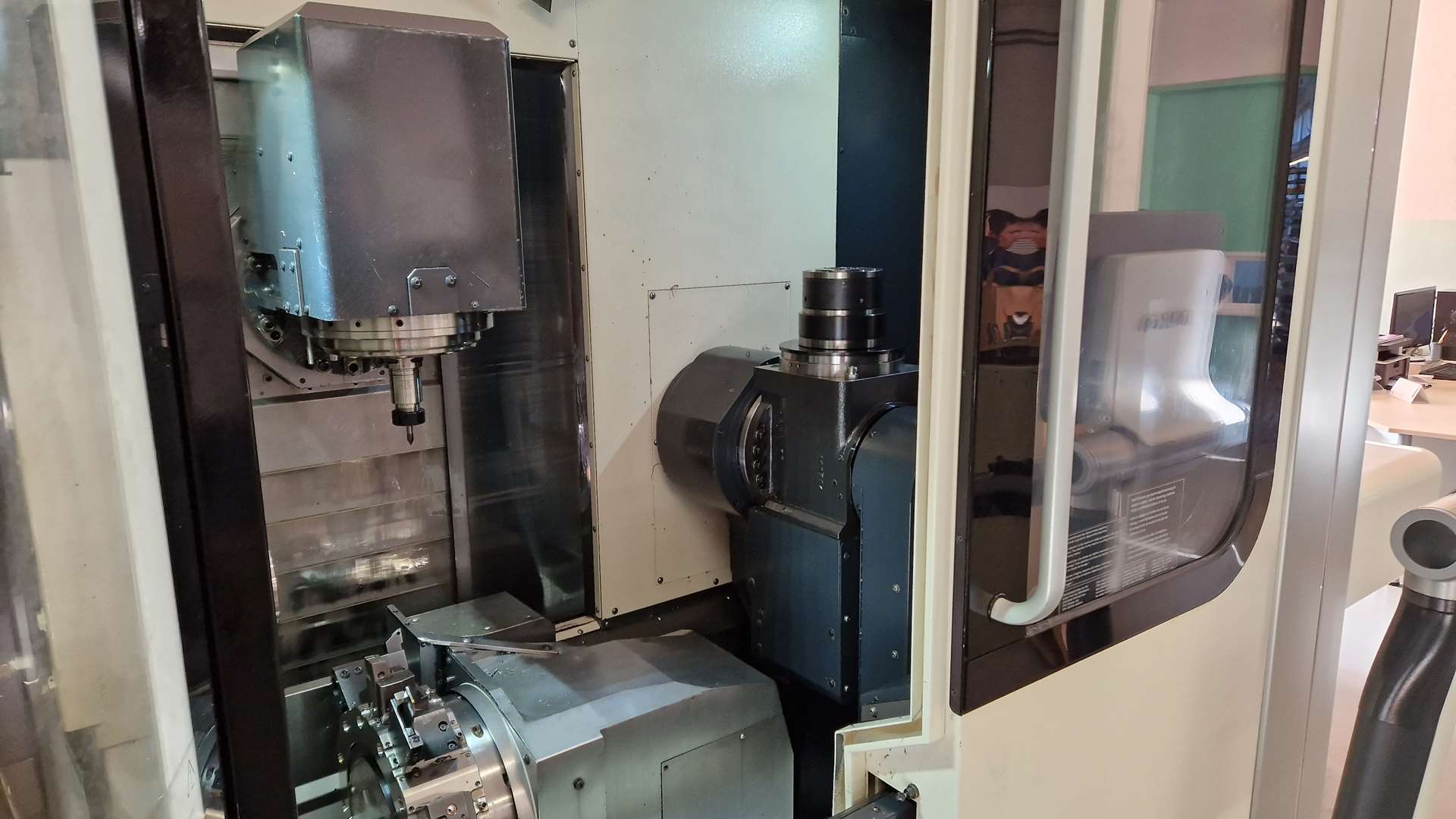

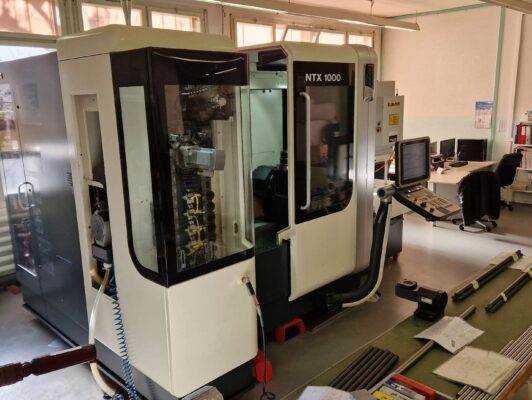

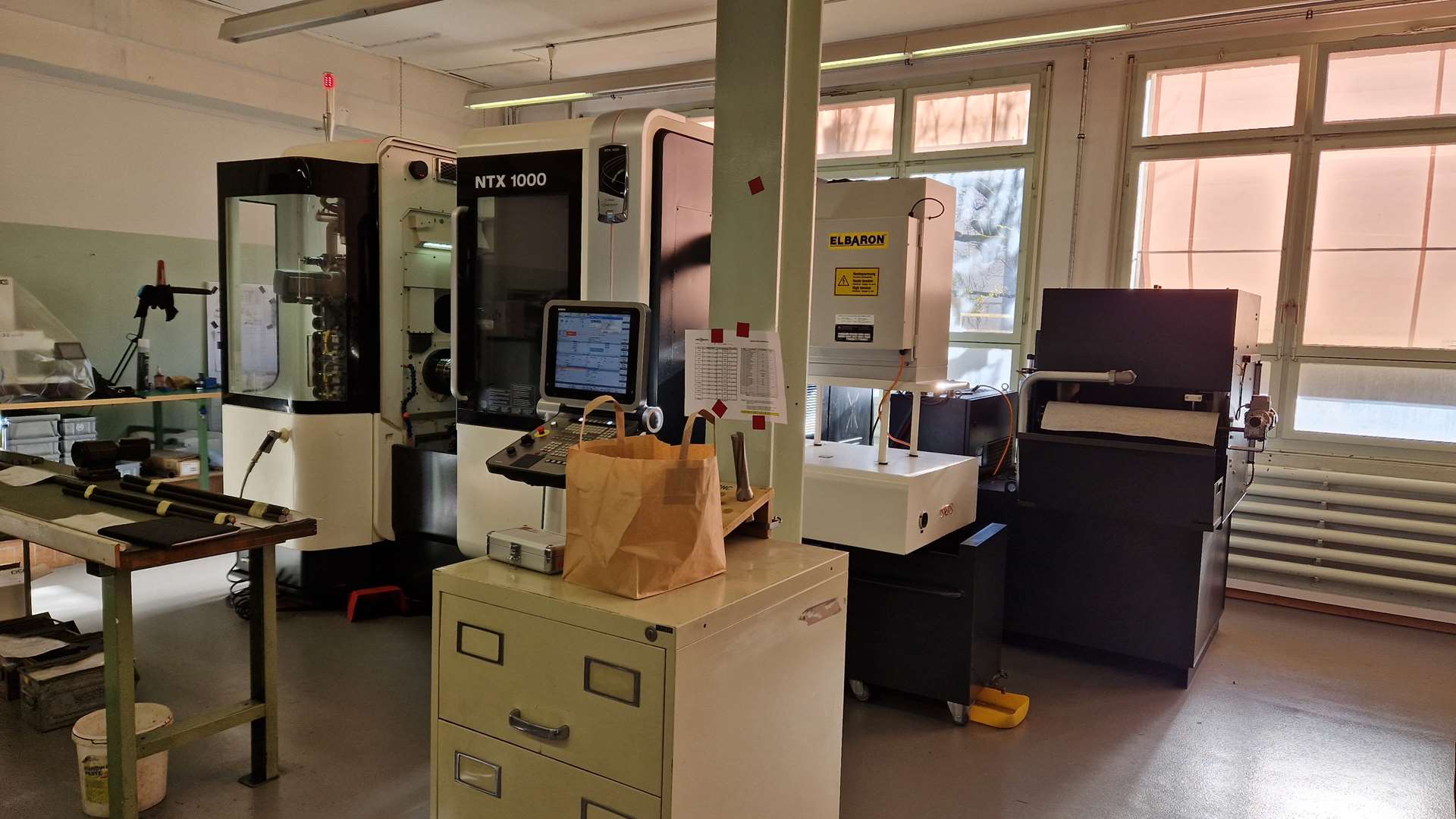

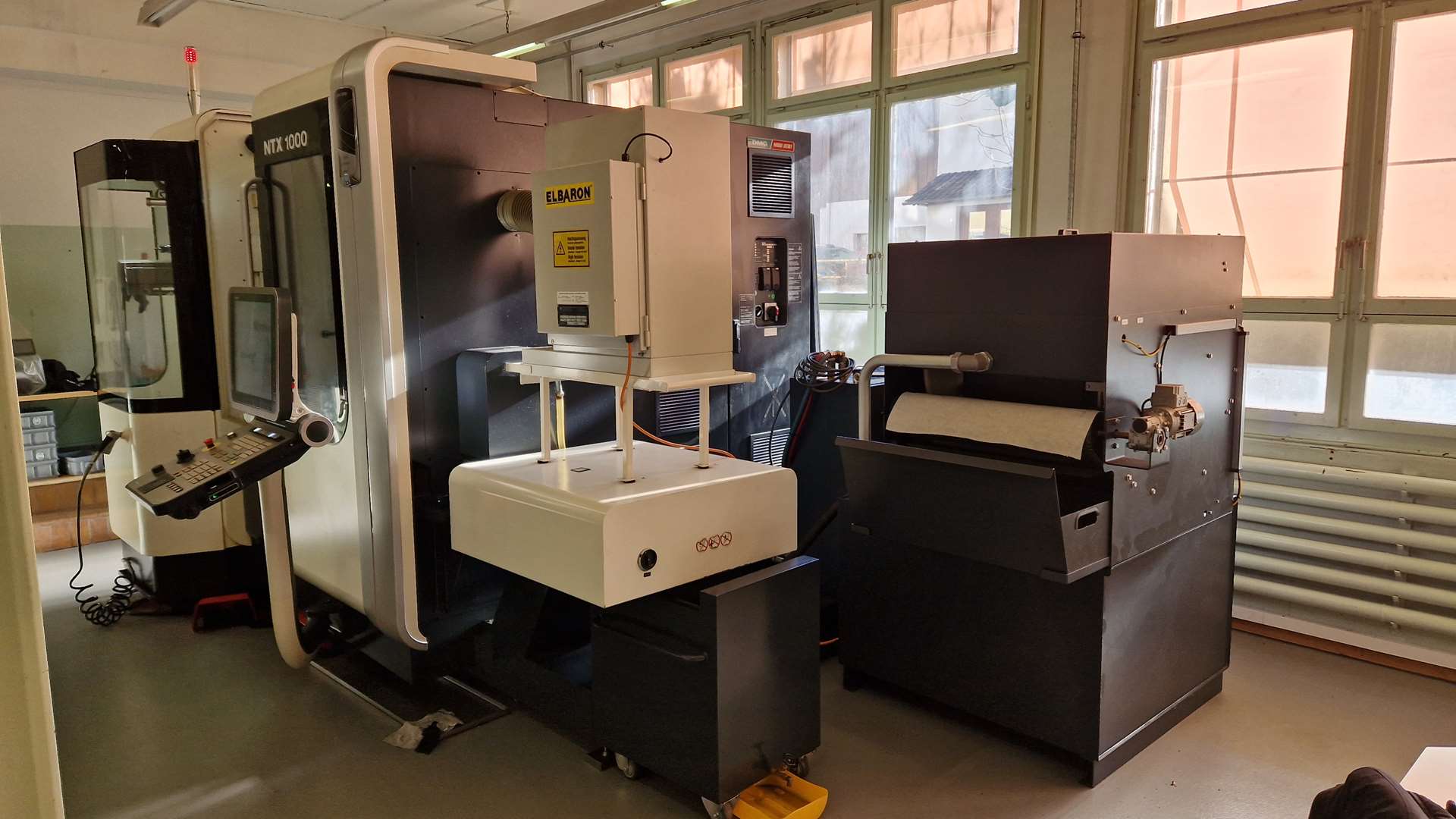

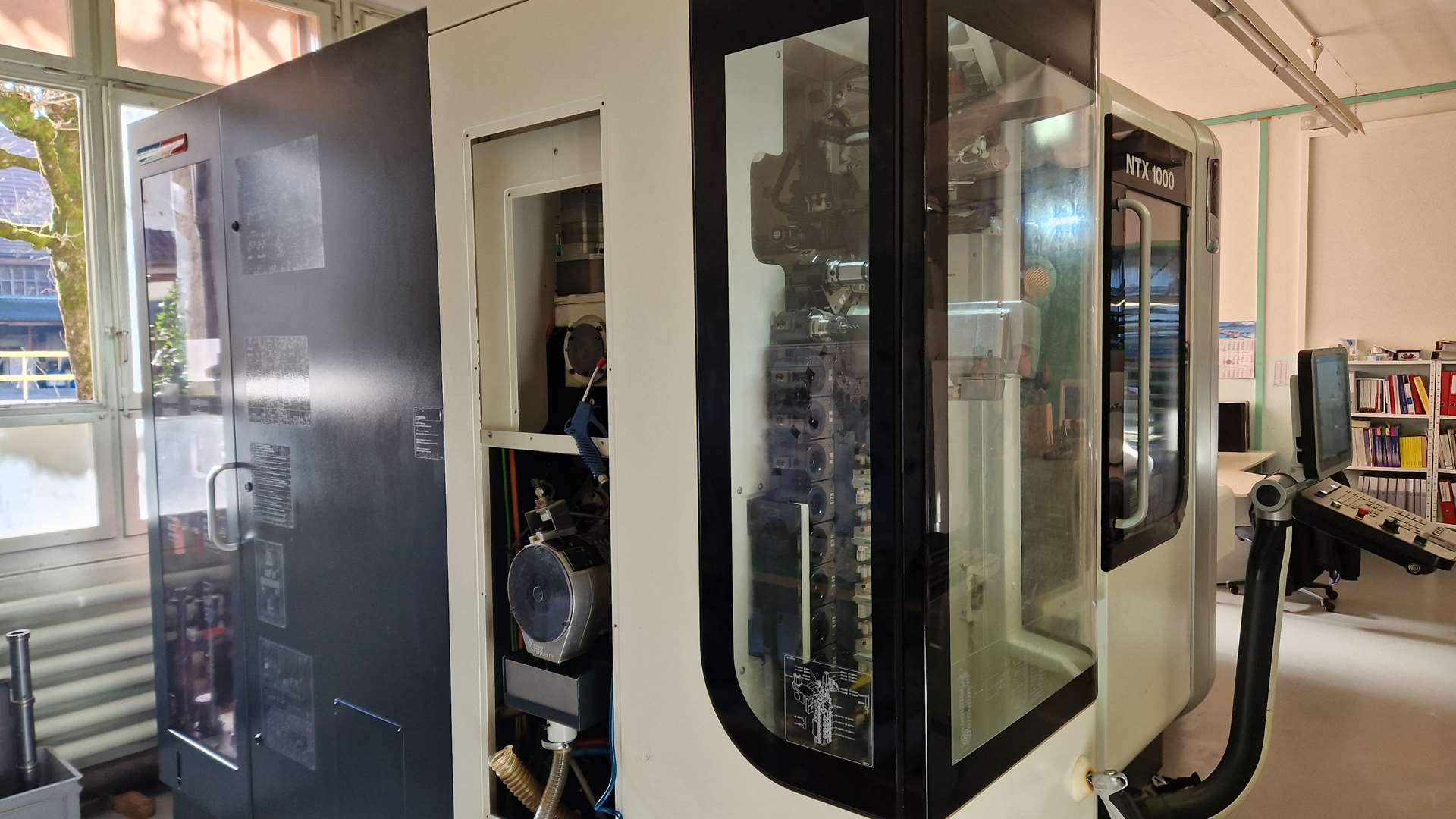

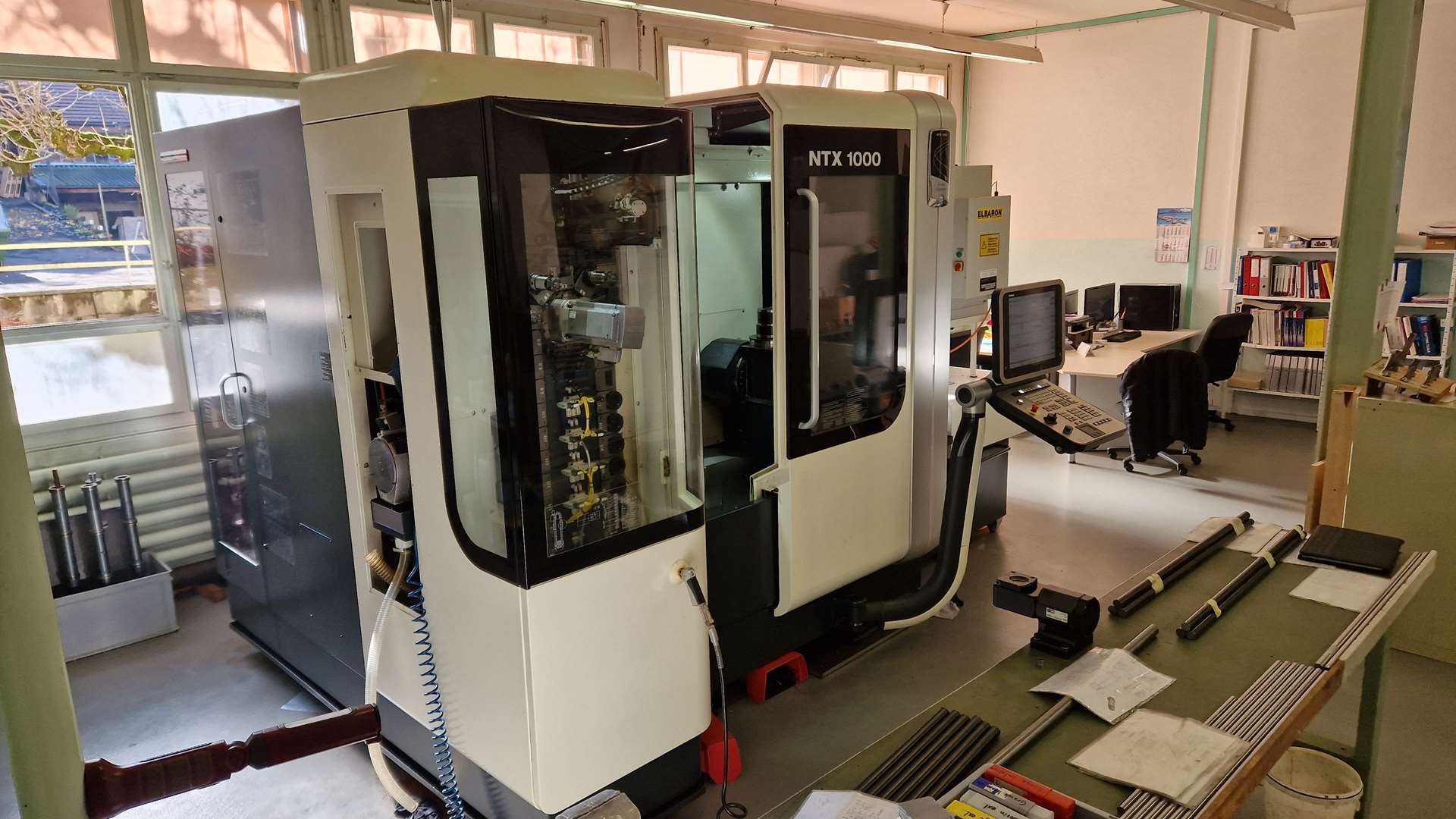

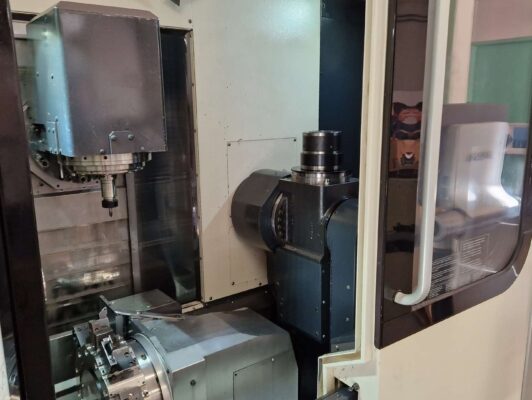

NTX 1000 - Machine d'occasion
![Gildemeister](https://www.solutionsmachinesoutils.com/wp-content/uploads/2022/10/GILDEMEISTER.png)
Année | 2013 |
Type | NTX 1000 |

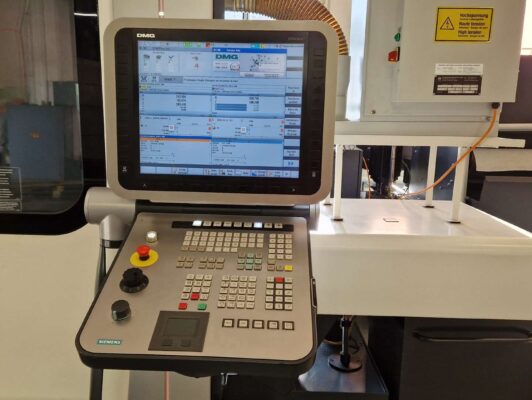

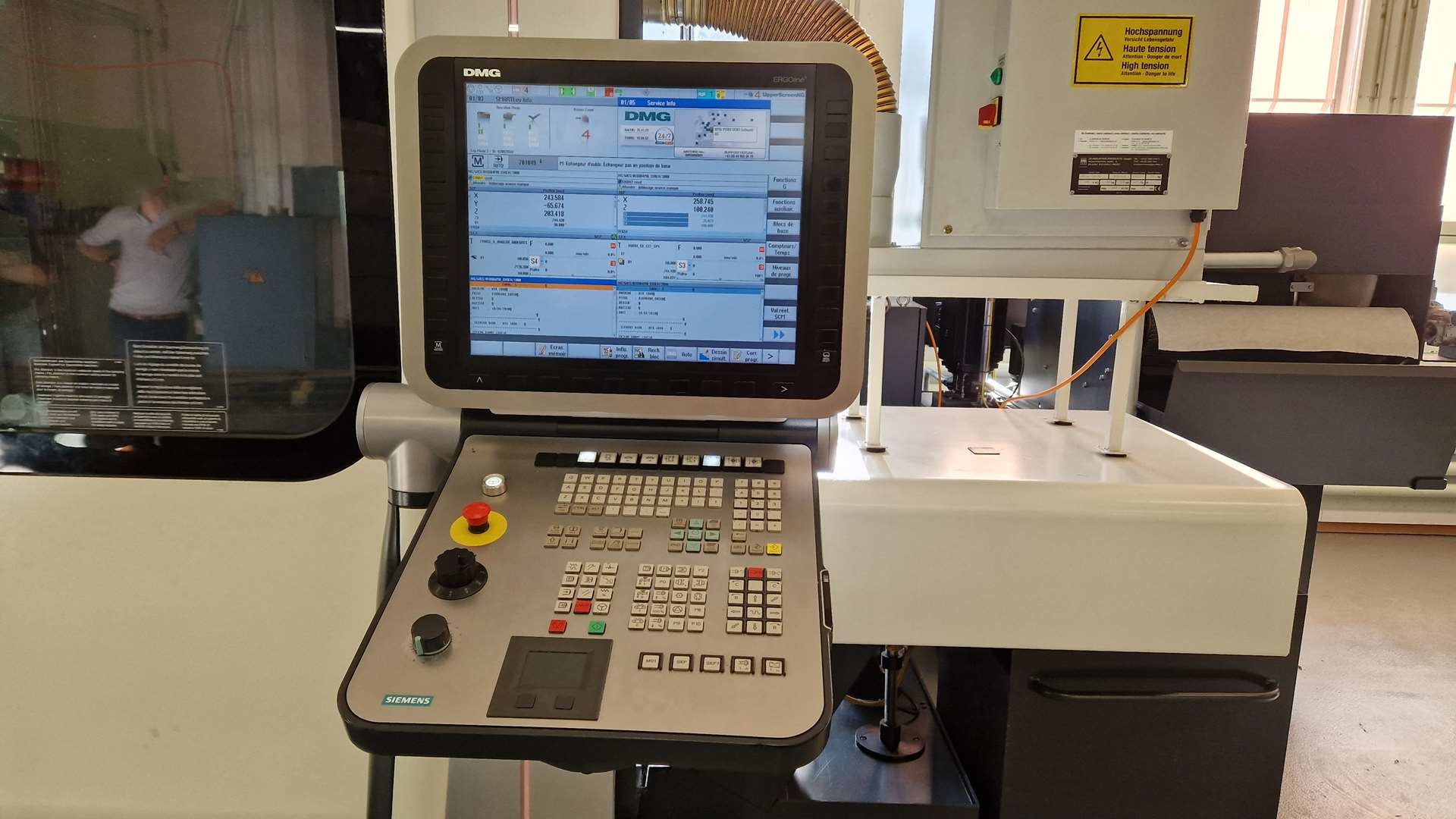

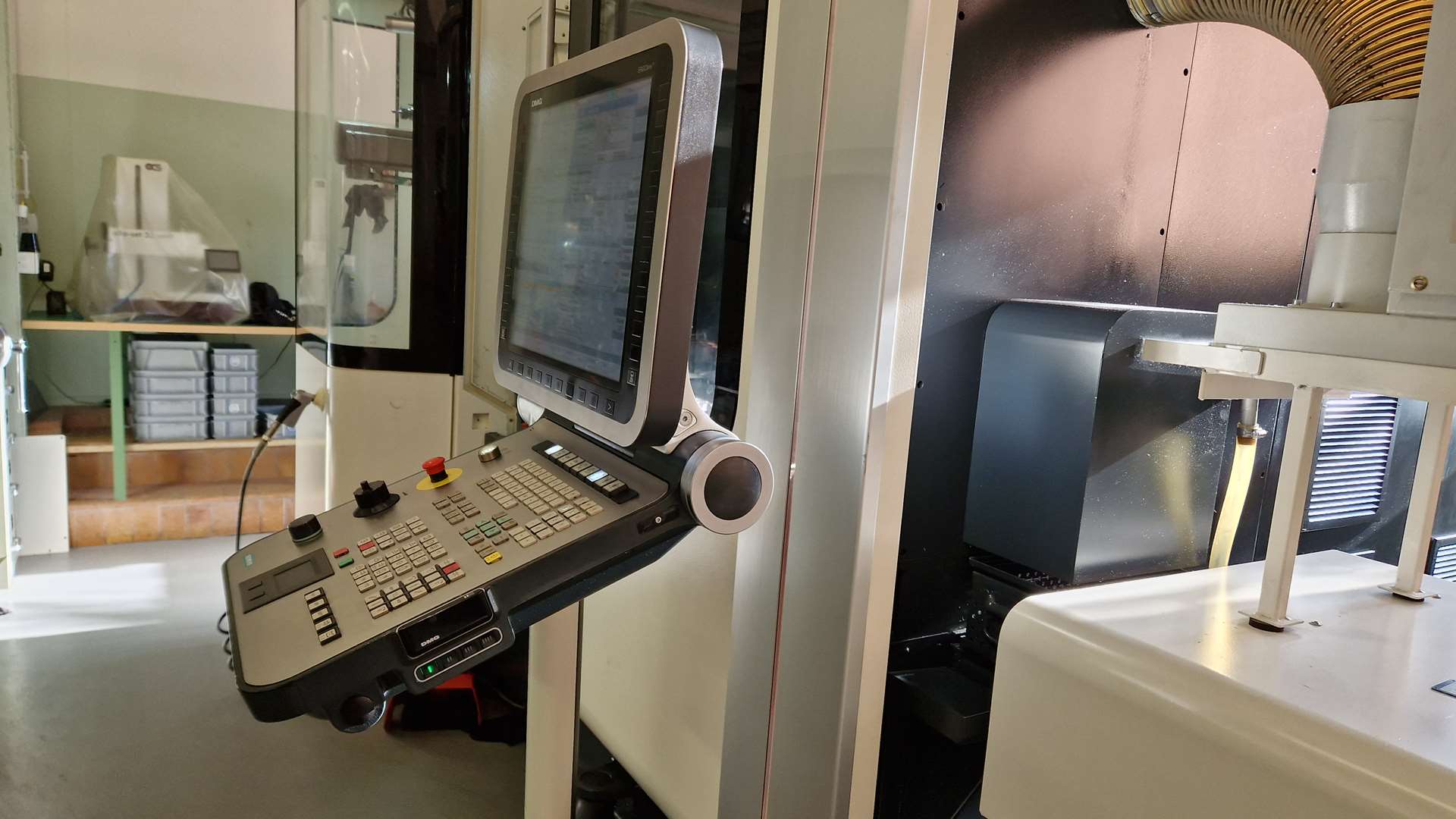

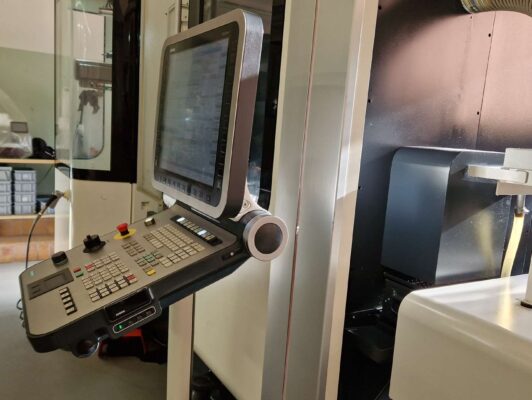

C.N.C. | Sinumerik 840D |
Nombre d'axes | 5 |
Nombre de broches | 2 |
Diamètre maxi de tournage | 370 mm |
Longueur maximale de tournage | 450 mm |

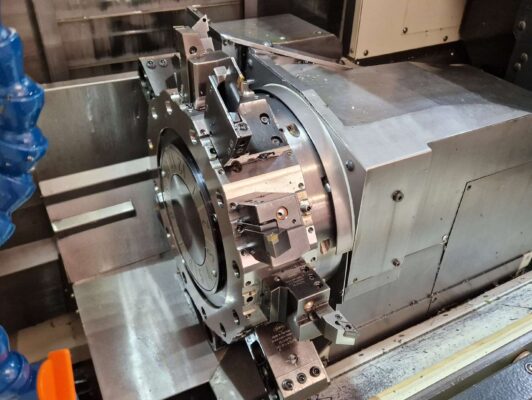

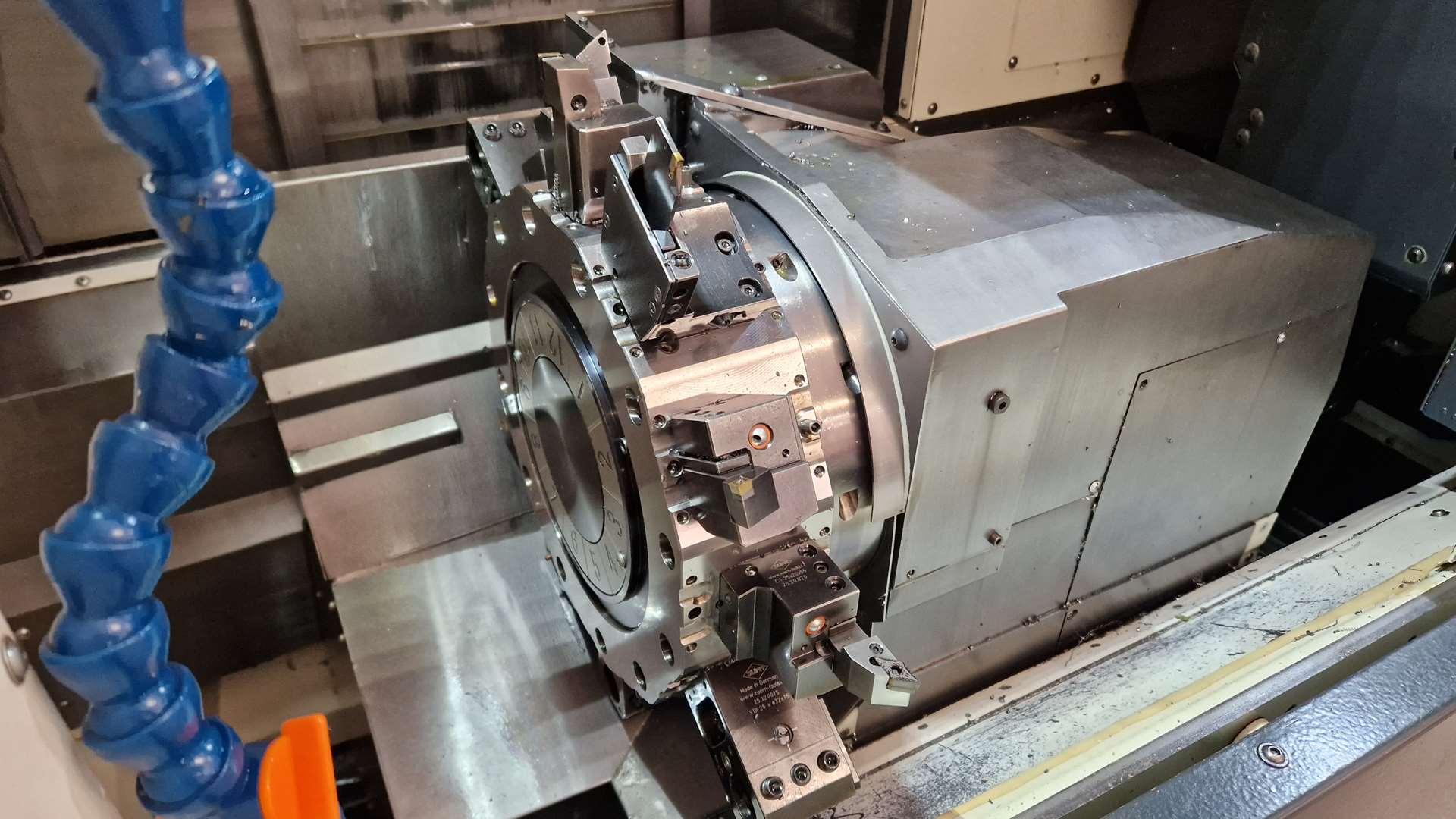

Nombre de tourelles | 1 |
Nombre de postes sur tourelle 1 | 12 |
Nombre d'outils fixes | 12 |
Course du chariot X2 | 155 mm |
Course du chariot Z2 | 610 mm |
Vitesse de rotation de la broche principale | 6000 Tr/mn |
Puissance de broche | 7.5/11 KW |
Diamètre du mandrin | 200 mm |
Diamètre de barre | 51 mm |
Nez de broche | JIS A2-6 |
Alésage de broche | 73 mm |

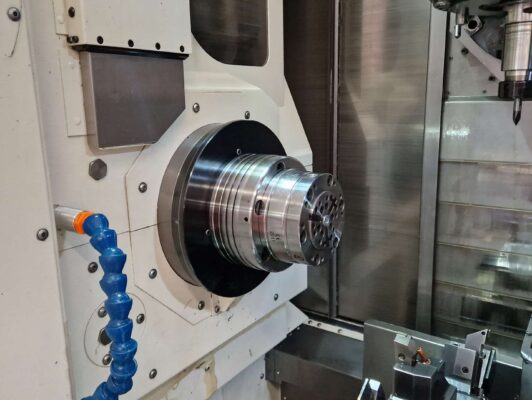

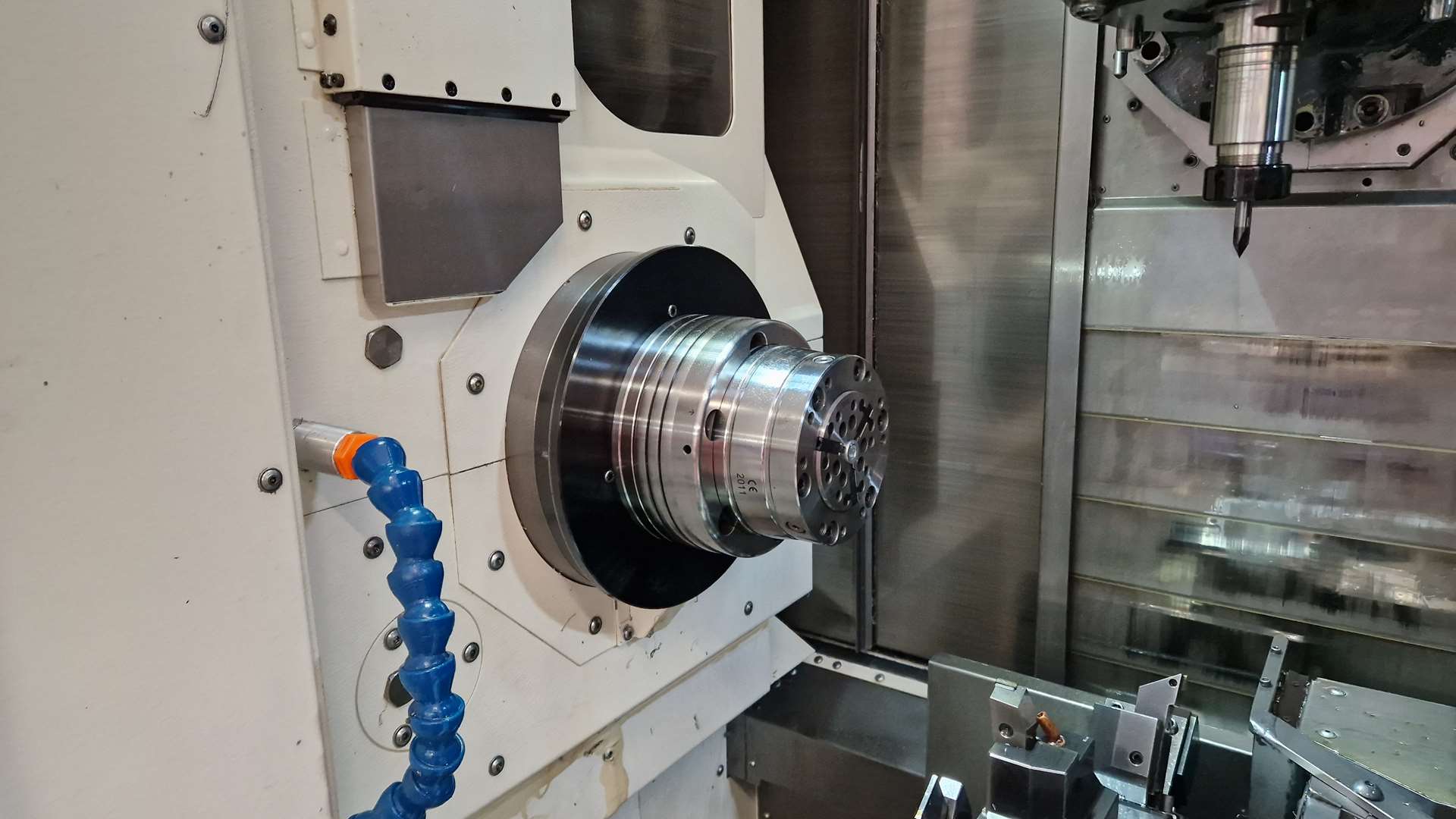

Vitesse de contre-broche | 6000 tr/min |
Puissance d'entraînement maxi. de la contre-broche | 5.5/7.5 KW |
Diamètre du mandrin de la contre-broche | 140 mm |
Nez de broche de la contre-broche | 80h5 mm |
Diamètre alésage broche de la contre-broche | 38 mm |

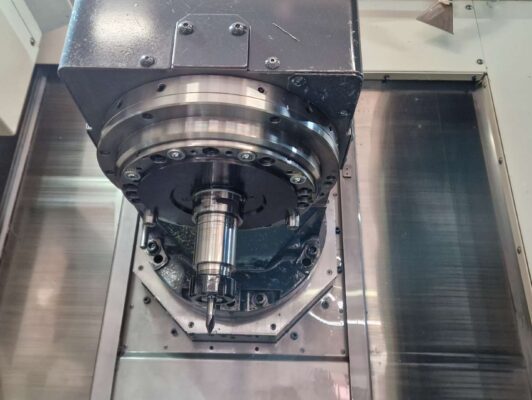

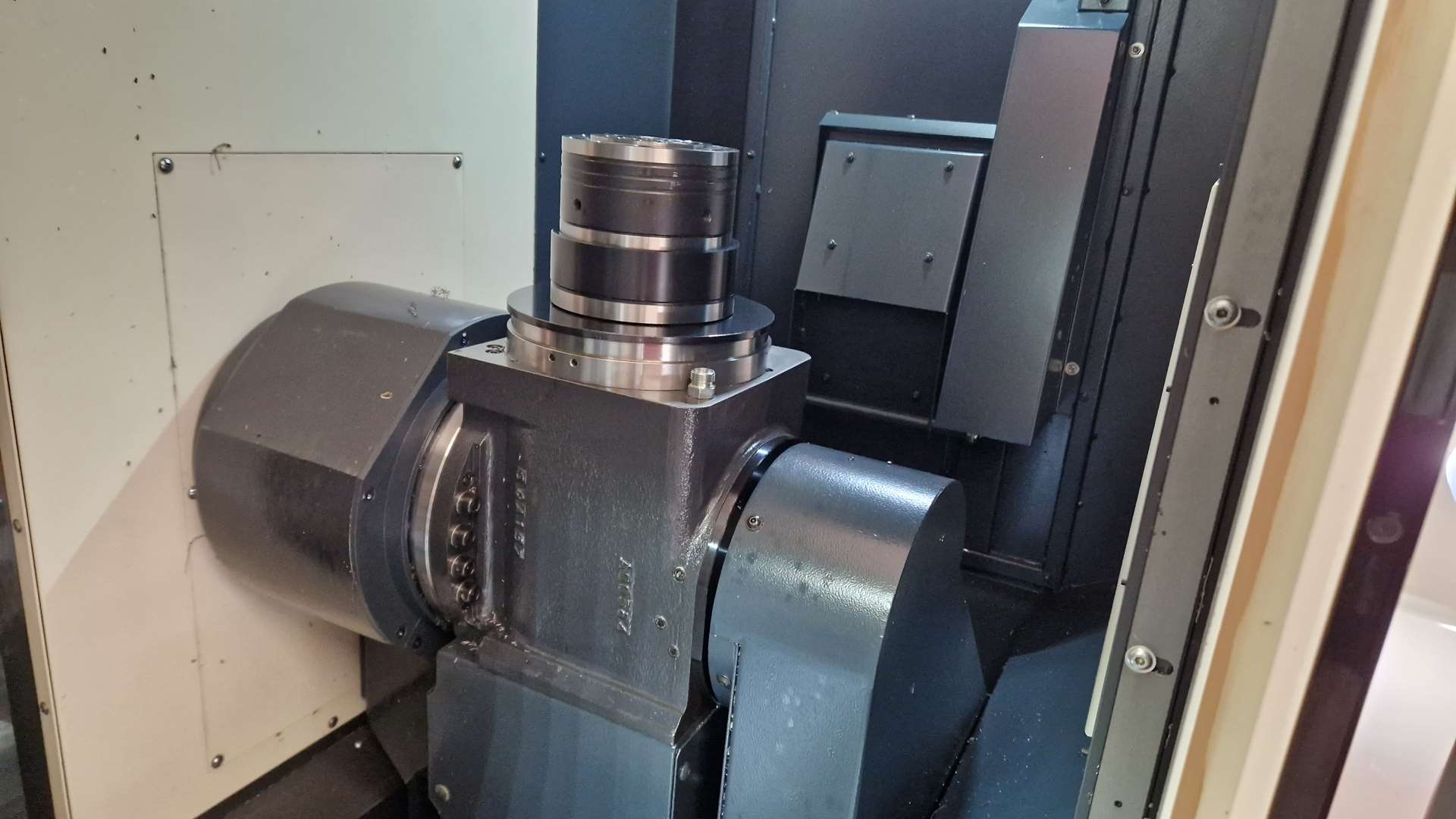

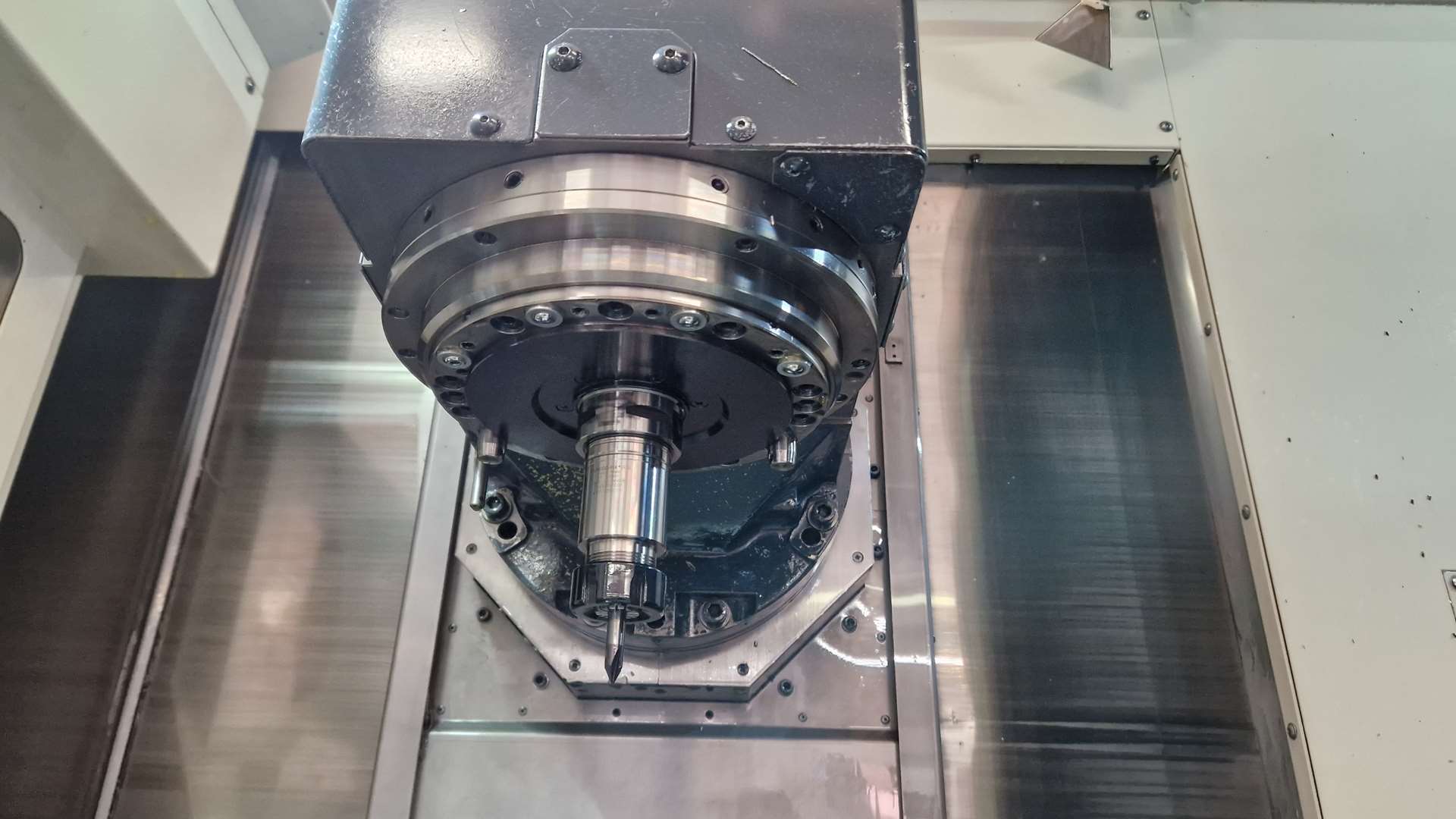

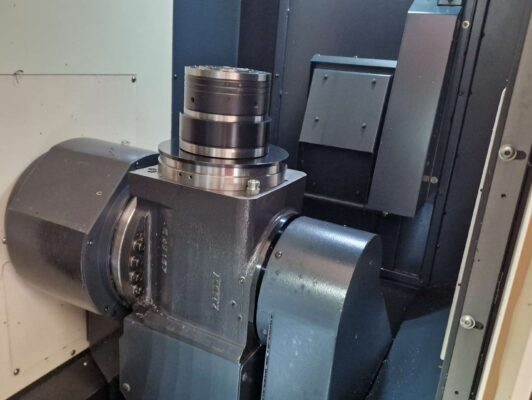

Axe B | 0-225° - 40 Tr/min |
Course du chariot X1 | 380 mm |
Course Y | +-105 mm |
Course du chariot Z1 | 454+161 (pour ATC) mm |
Déplacement rapide X/Y/Z | 40/40/50 m/mn |

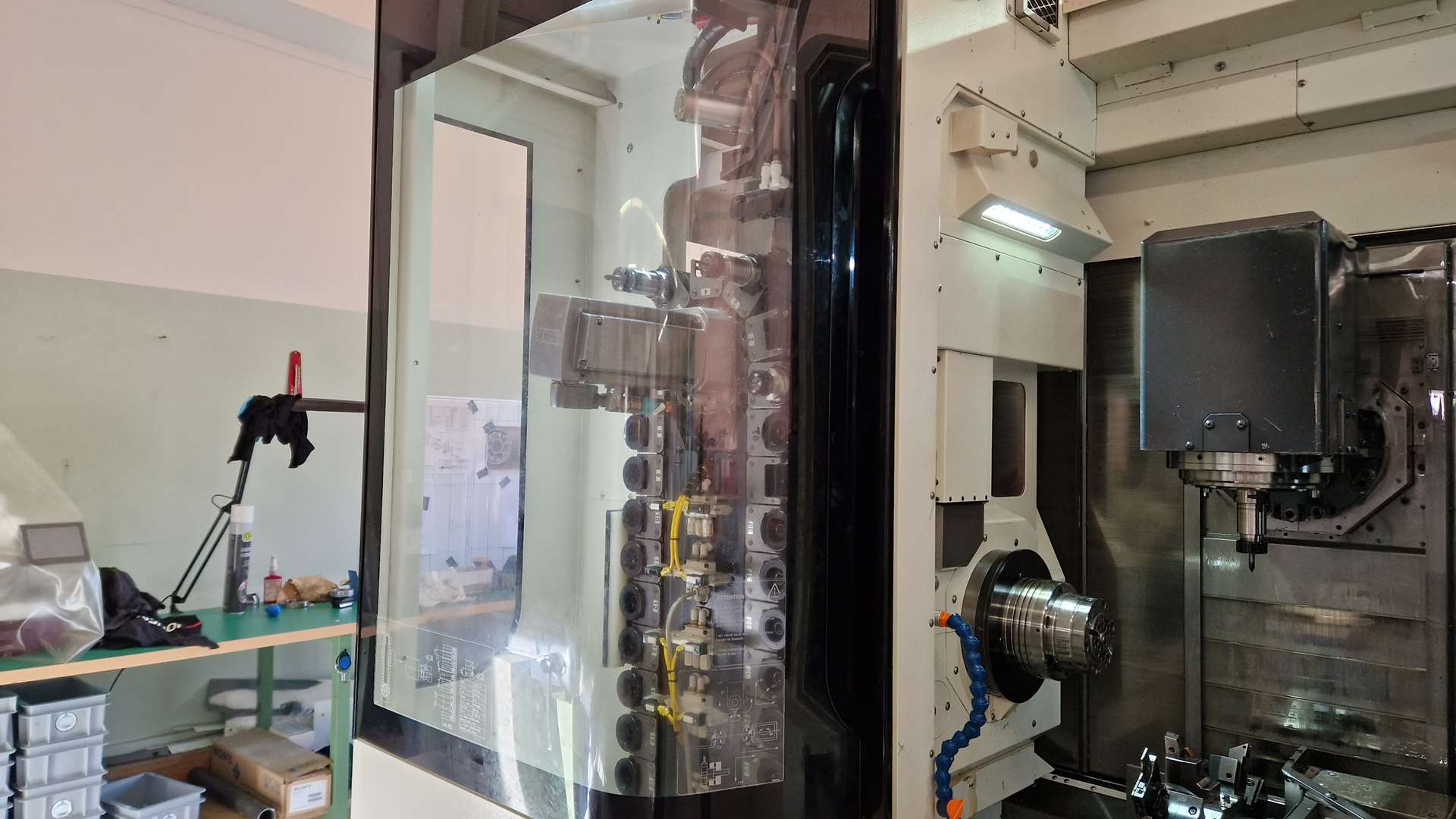

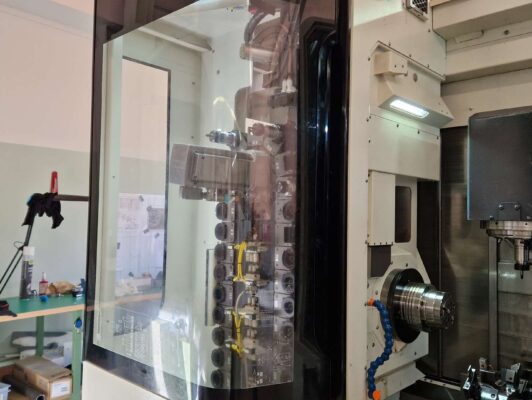

Magasin | 38 |
Diamètre maxi des outils | 70 mm |
Longueur maxi des outils | 250 mm |
Poids maxi des outils | 5 kgs |
Dimensions | 3570x2690x2870 mm |
Poids | 8500 Kg |
Equipement

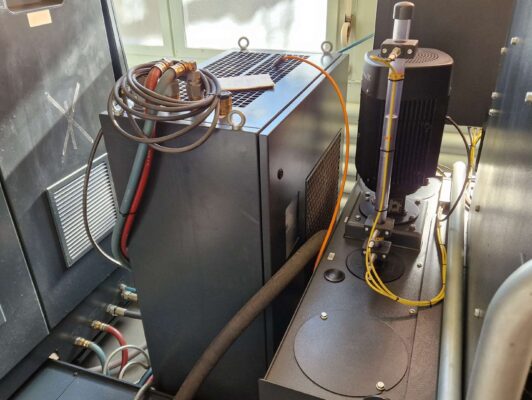

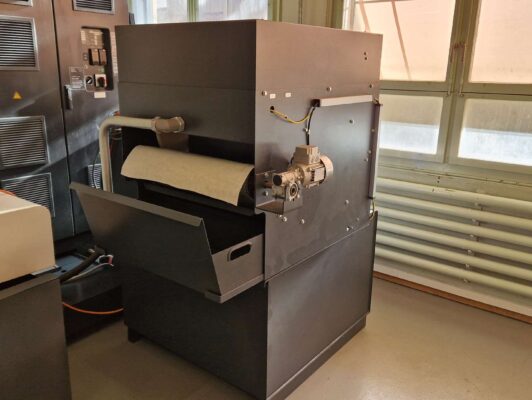

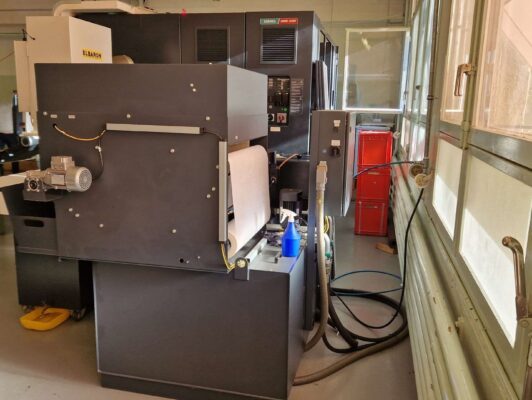

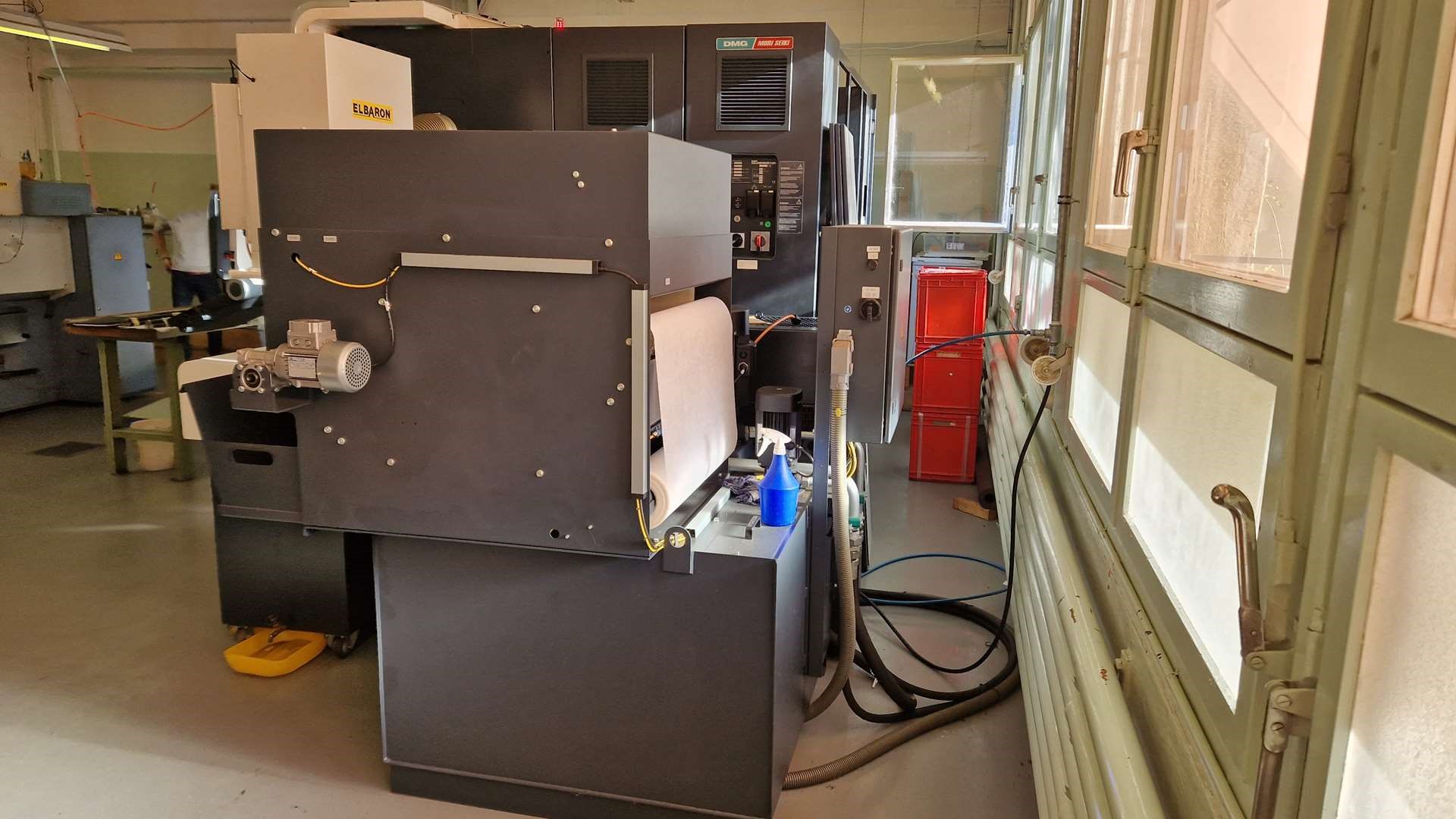

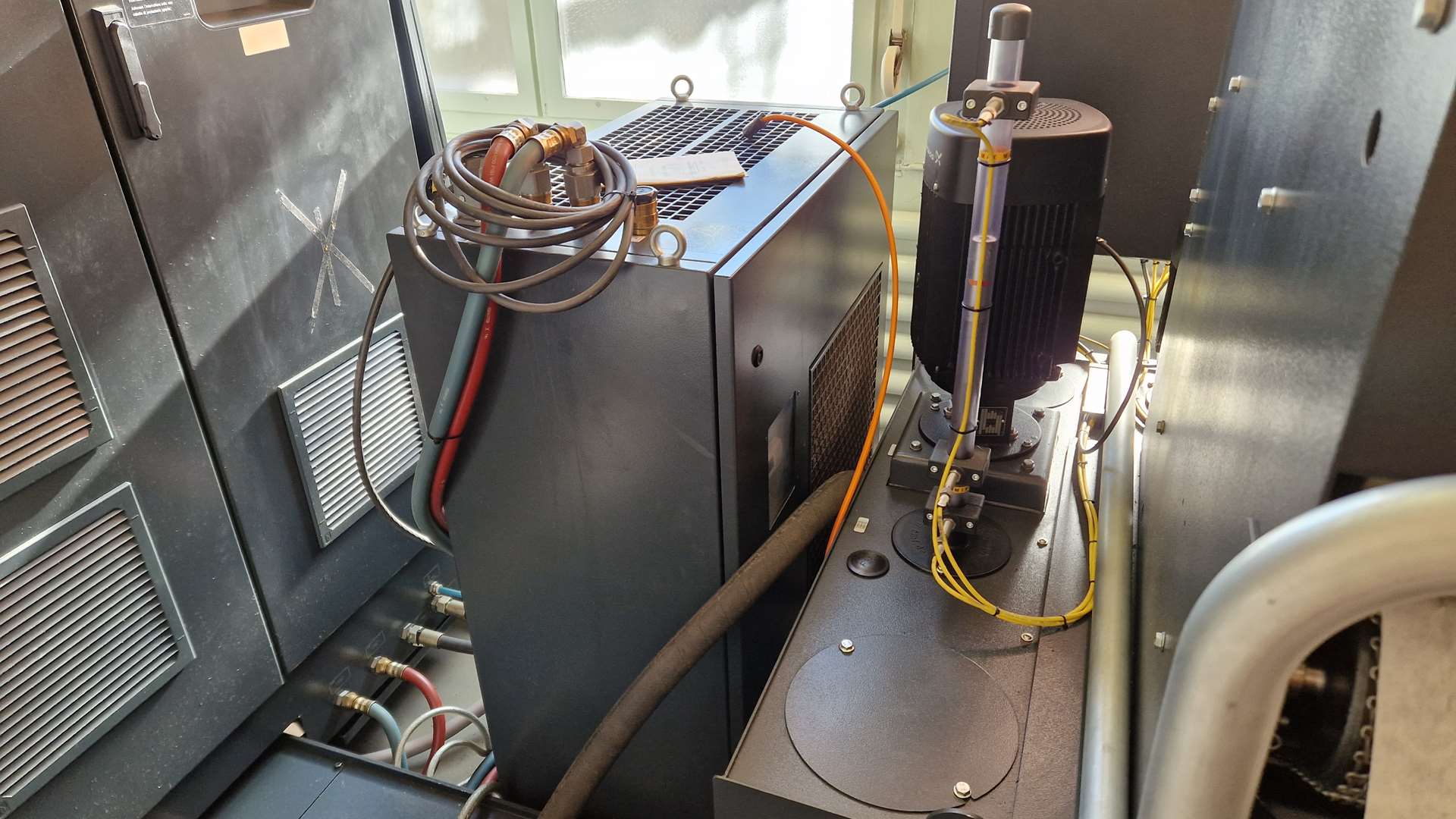

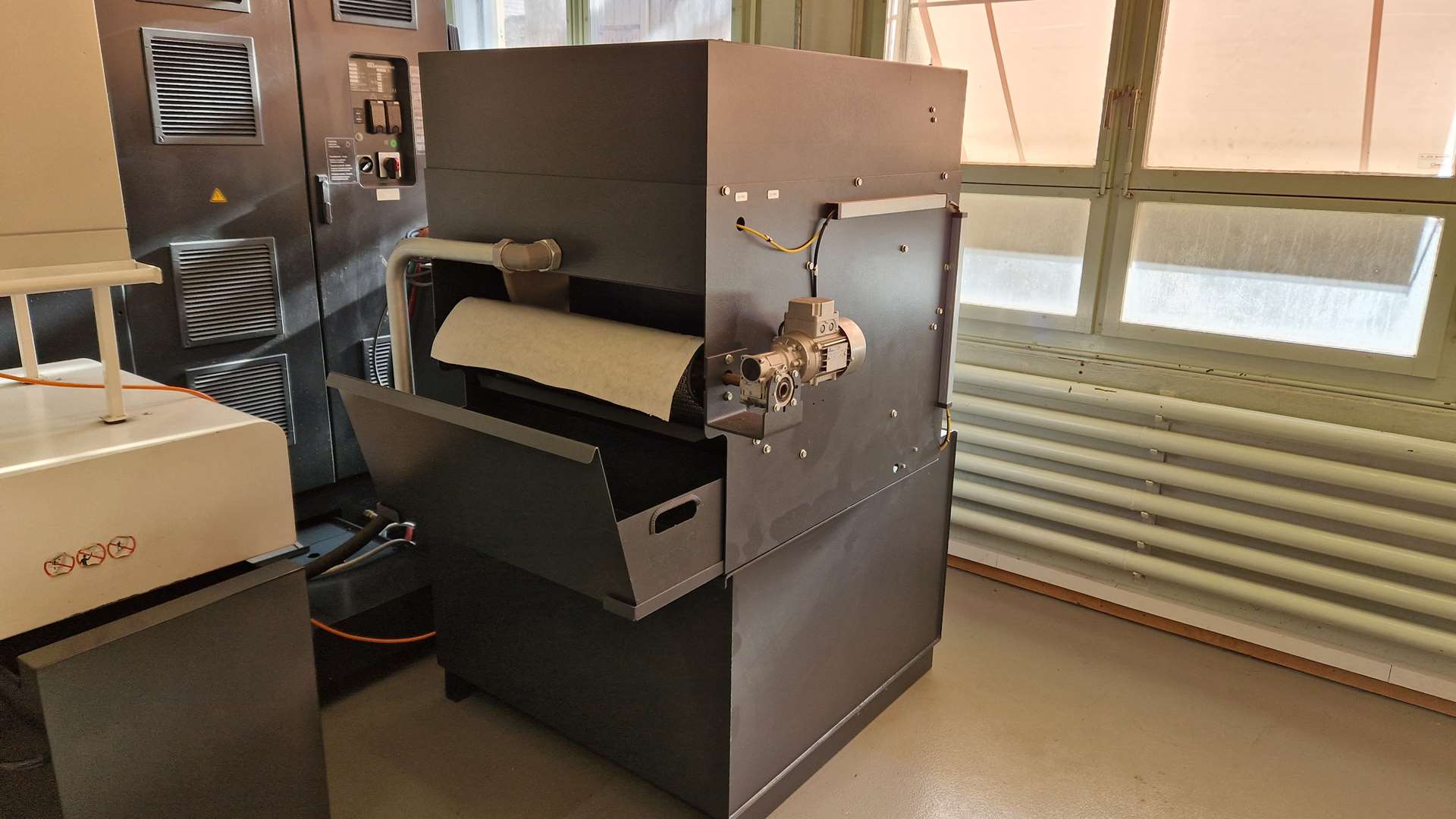

Dispositif d’arrosage 8/20 bar comprenant :
– Réservoir 600l,
8 bar/20l/min et 20 bar/40l/min
Choix par fonction M,
Avec alimentation par la broche de tournage/fraisage

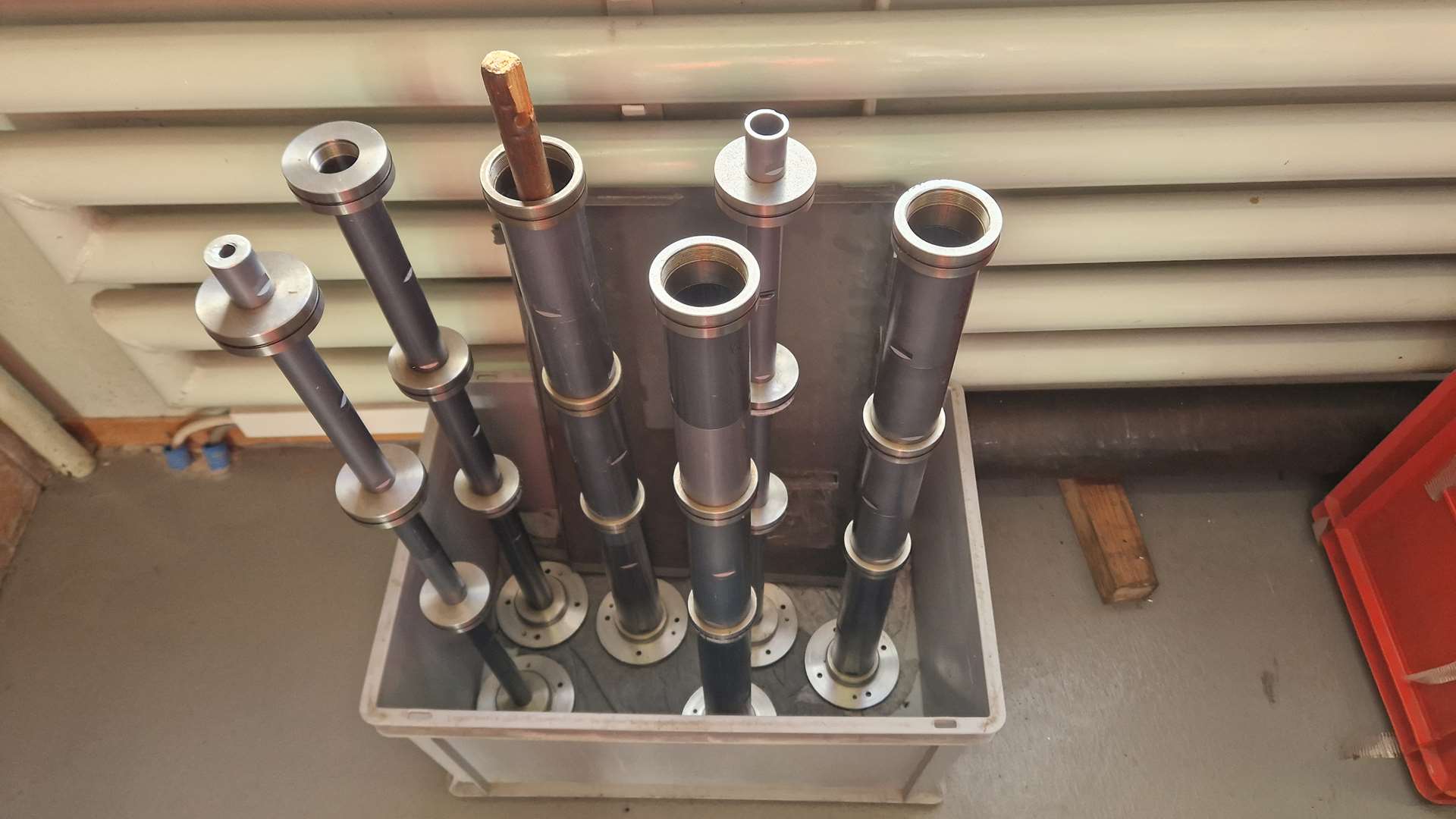

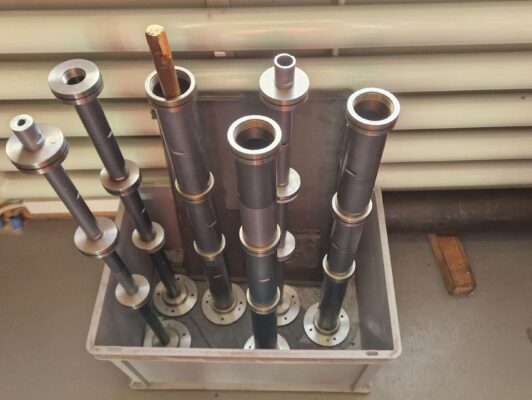

Raccordement pour avance-barres ou ravitailleur
